Описание

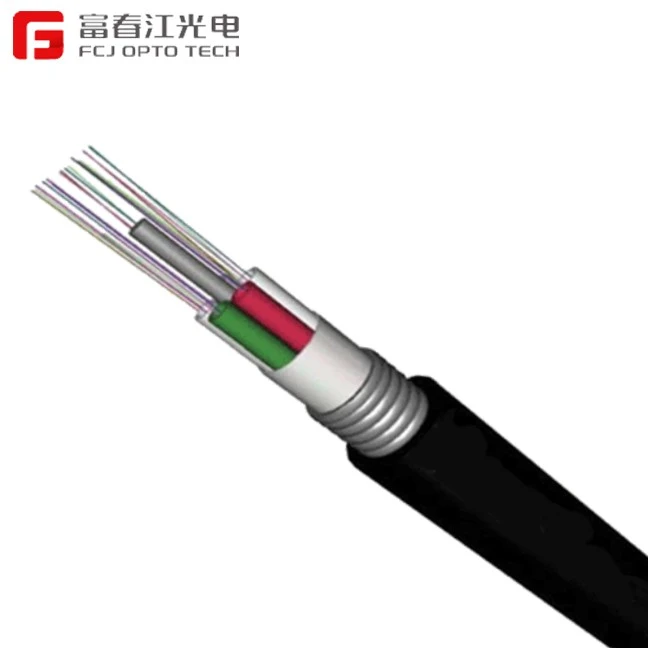

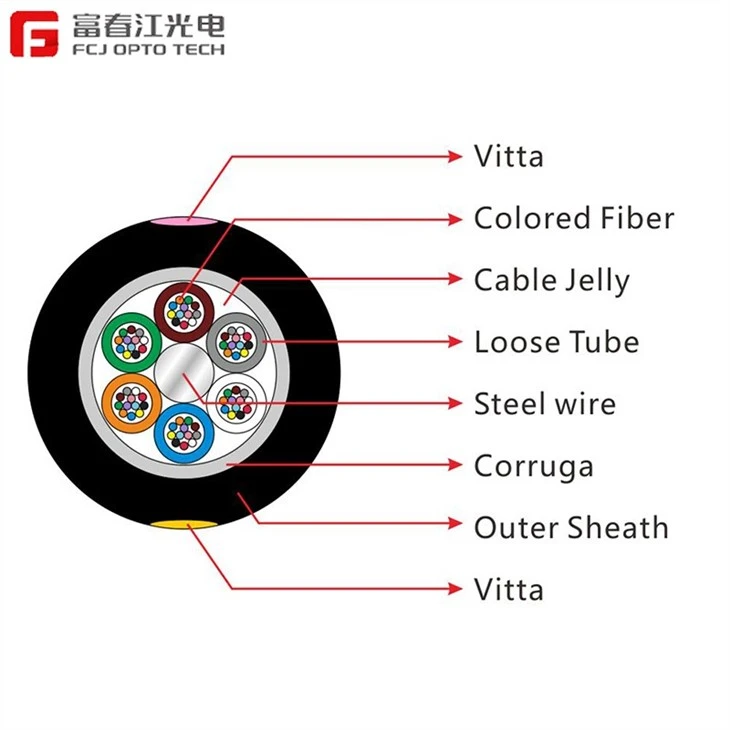

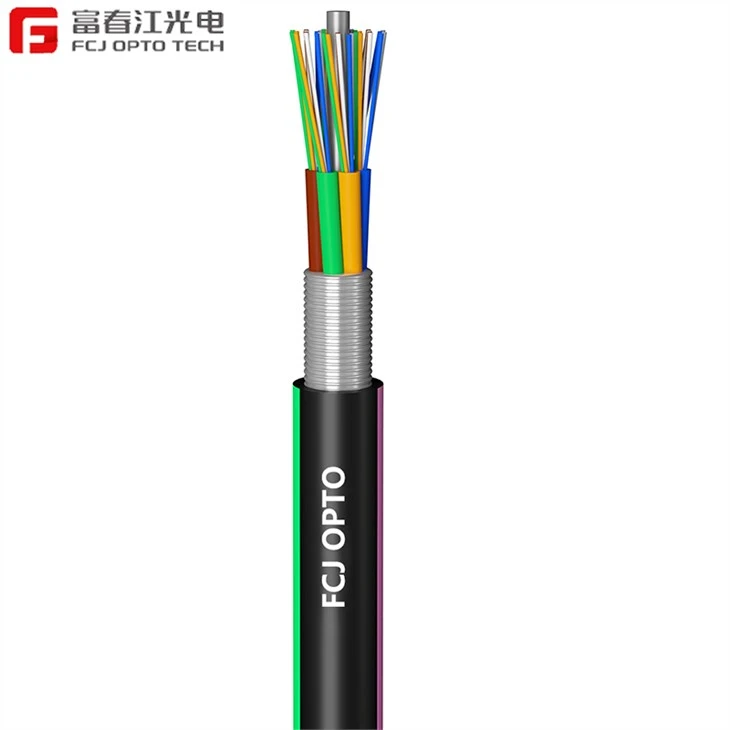

Влакната, 250 μm, са разположени в свободна тръба, изработена от пластмаса с висок модул. Тръбите са пълни с водоустойчива смес за пълнене. Стоманена тел, понякога обвита с полиетилен (PE) за кабели с голям брой влакна, се намира в центъра на сърцевината като метален якостен елемент. Тръбите (и пълнителите) са усукани около якия елемент в компактна и кръгла кабелна сърцевина. Алуминиев полиетиленов ламинат (APL) е положен около кабелната сърцевина, която е пълна с пълнеж, за да се предпази от проникване на вода. След това кабелът е завършен с PE обвивка.
Характеристика:
1. От 2 ядра до 288 влакна
2. Технологията за навиване на хлабава тръба кара влакната да имат добра вторична излишна дължина и позволяват на влакната свободно движение в тръбата. Което поддържа влакното без напрежение, докато кабелът е подложен на надлъжно напрежение.
3. Алуминиева броня, осигуряваща устойчивост на влага.
4. Силата на метала (ИЛИ FRP) показва отлична производителност при деформация.
Бърз детайл:
Оптичен кабел GYTA
G.652D или G.657A OM3
Диаметър на кабела: 10.0 mm
Якост на опън в дългосрочен план: 600N
Краткосрочна якост на опън: 1500N
Устойчивост на смачкване в дългосрочен план: 300N/100mm
Устойчивост на смачкване за кратко време: 1000N/100mm
Статичен радиус на огъване: 112 CM
Динамичен радиус на огъване: 224 CM
|
Тип кабел |
Диаметър на кабела |
Тегло на кабела |
Опън |
Смачкайте |
Огъване |
|
GYTA-2~6 |
9.7 |
90 |
600/1500 |
300/1000 |
10D/20D |
|
GYTA-8~12 |
9.7 |
90 |
600/1500 |
300/1000 |
10D/20D |
|
GYTA-14~18 |
9.7 |
90 |
600/1500 |
300/1000 |
10D/20D |
|
GYTA-20~24 |
9.7 |
90 |
600/1500 |
300/1000 |
10D/20D |
|
GYTA-26~30 |
9.7 |
90 |
600/1500 |
300/1000 |
10D/20D |
|
GYTA-32~36 |
10.2 |
104 |
1000/3000 |
300/1000 |
10D/20D |
|
GYTA-38~48 |
11.0 |
117 |
1000/3000 |
300/1000 |
10D/20D |
|
GYTA-50~60 |
11.0 |
117 |
1000/3000 |
300/1000 |
10D/20D |
Приложения:
1 Приет за разпространение на открито.
2 Подходящ за въздушен канал и заровен метод.
3 Комуникация на дълги разстояния и локална мрежа.
Характеристики:
Добри механични и температурни характеристики;
Високоякостна хлабава тръба, която е устойчива на хидролиза;
Специална смес за пълнене на тръби осигурява критична защита на влакната;
Специално проектираната компактна структура е добра за предотвратяване на свиване на разхлабени тръби;
PE обвивката предпазва кабела от ултравиолетова радиация;
Предприети са следните мерки, за да се осигури водонепроницаемостта на кабела:
(1) Стоманена тел, използвана като централен якостен елемент;
(2) Разхлабена смес за пълнене на тръби;
(3) 100 процента запълване на сърцевината на кабела;
(4) APL бариера срещу влага.
